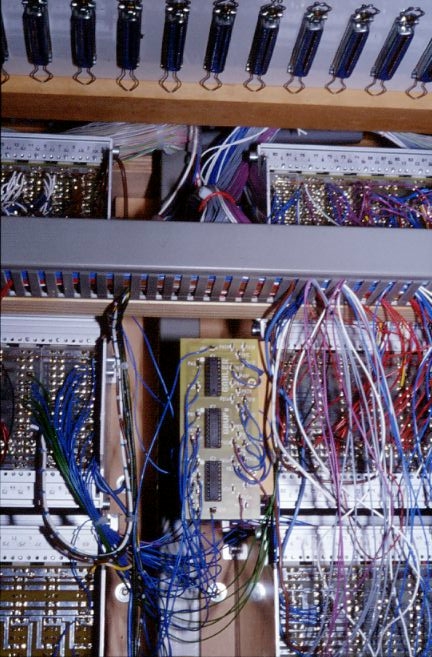

Oben sieht man die Centronics-Stecker für die zur Anlage führenden Steuerleitungen. Durch diese Steckverbindung kann der gesamte Schaltkasten bei Erweiterungsarbeiten komplett von der Anlage getrennt werden. Darunter den quer laufenden Verdrahtungskanal, in dem die zur Anlage führenden Leitungen zunächst gebündelt werden. In Bildmitte befindet sich die Platine GBUF. Sie verstärkt die Signale für Takt und Ladeimpuls, die zu allen Steckkarten parallel führen. Ohne diese Verstärkung würde der 5-Volt-Pegel bei vielen angeschlossenen Steckkarten zu stark absinken. zurück
